Mạnh mẽ Kẹp kẹp Mặt bích hàng đầu 5000 psi tối đa Double Acting Cơ chế xoay mạnh mẽ Loại Carrlane

Cơ cấu xoay mạnh mẽ Mặt bích hàng đầu 5000 psi Tối đa Double Acting Cơ chế xoay mạnh mẽ

Thông tin sản phẩm

Tối đa 5000 psi
Tác động kép
Kẹp xoay sử dụng cơ cấu xoắn ốc chắc chắn để xoay cánh tay kẹp rõ ràng để tải không bị hạn chế. Kẹp xoay mạnh mẽ được hiển thị ở đây là kẹp nhỏ gọn, kinh tế, nặng, có cơ cấu xoay gia cố và tay kẹp nặng hơn để tạo lực kẹp cao so với kích thước kẹp - đặc biệt quan trọng ở áp suất vận hành thấp hơn (phạm vi hoạt động 450 đến 5000 psi) . Kẹp xoay mạnh mẽ cũng rất lý tưởng khi sử dụng cánh tay tùy chỉnh dài hơn, nặng hơn. Một lỗ kiểm soát dòng tích hợp cho phép sử dụng các nguồn năng lượng tốc độ dòng chảy cao mà không có bộ hạn chế dòng chảy riêng biệt. Cánh tay có thể được gắn để bắt đầu xoay 90 ° từ bất kỳ vị trí nào trong vòng 360 °. Phiên bản mặt bích trên được hiển thị ở đây cho phép lắp cấu hình thấp, sử dụng phụ kiện tiêu chuẩn hoặc lắp đa tạp.
Có sẵn trong năm kích cỡ kẹp, chỉ tác động kép, với sự lựa chọn theo chiều kim đồng hồ, ngược chiều kim đồng hồ hoặc xoay 0 °. Có sẵn với các góc xoay 45 ° và 60 ° theo thứ tự đặc biệt. Lực kẹp ở 5000 psi với Cánh tay kẹp tiêu chuẩn:

Kẹp tay

Kẹp xoay là loại hình trụ kéo trong đó một phần của toàn bộ hành trình được sử dụng để xoay piston và hành trình còn lại có sẵn như là phạm vi kẹp. Áp dụng áp suất chất lỏng vào cổng A (kẹp) xoay cánh tay 90 ° so với phôi sau đó kẹp xuống. Chuyển đổi áp suất sang cổng B (giải nén) tích cực nâng cánh tay sau đó xoay ngược 90 ° để tải / dỡ tải.

Mehanism cốt thép

Cơ chế xoay gia cố đảm bảo vị trí cánh tay tích cực. Cơ cấu ly hợp an toàn thường được tích hợp vào kẹp xoay của chúng tôi được bỏ qua trong thiết kế này. Trong trường hợp phôi chạm vào tay kẹp trong khi tải, vị trí góc của tay kẹp xoay sẽ được duy trì chính xác. Sử dụng một cánh tay kẹp dài hơn, nặng hơn cũng sẽ không làm giảm cánh tay xoay và ảnh hưởng đến vị trí cánh tay.

Cung cấp và chất lỏng

Khả năng gắn kép cho phép bất kỳ kẹp nào được gắn bằng cách sử dụng phụ kiện tiêu chuẩn hoặc lắp đa tạp. Hai cổng BSPP 1/4 "Để lắp đa tạp tùy chọn, hãy sử dụng các cổng vòng chữ O bên dưới, thay vì các cổng tiêu chuẩn. Không sử dụng phụ kiện NPT. Để lắp đa tạp, bề mặt lắp phải được đặt phẳng để đảm bảo vòng chữ O thích hợp niêm phong. Chốt kẹp bằng bốn ốc vít nắp đầu.

Kẹp tay

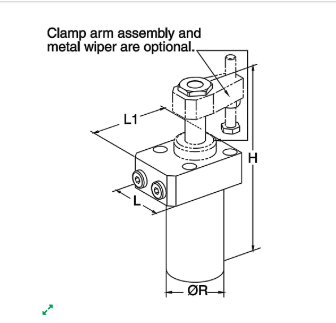

Đặt hàng cánh tay kẹp riêng bên dưới. Áp suất hoạt động tối đa cho phép là 5000 psi. Cánh tay kẹp dài hơn, tùy chỉnh sẽ làm giảm áp suất vận hành cho phép, tỷ lệ nghịch với chiều dài cánh tay. Tùy chọn, cánh tay kẹp có thể được khóa tích cực vào thanh piston ở vị trí 90 ° cố định bằng cách chèn một chốt chỉ mục (đặt hàng riêng).

Vật chất

Piston> Thép hợp kim, nitrat cho khả năng chống mòn và ăn mòn. Vỏ> Thép mềm, nitrat cho khả năng chống mòn và ăn mòn. Cần gạt nước piston> FKM. Tuân thủ DFARS và RoHS.

Ưu điểm

● Có sẵn 5 kích cỡ ● Thiết kế nhỏ gọn có thể thu được một phần ● Lực kẹp cao ở áp suất thấp ● Cơ cấu xoay mạnh mẽ ● Không nhạy cảm với tốc độ dòng chảy cao ● Có thể lập chỉ mục của cánh tay kẹp ở một vị trí xác định ● Có thể dễ dàng xoay góc đặc biệt ● Cần gạt nước tùy chọn ● Bộ phận trục vít có thể che được ● Giám sát vị trí có sẵn trong sáu biến thể ● Cổng thủy lực và khí nén được tích hợp trong mặt bích ● Vị trí lắp: bất kỳ

Ứng dụng

Kẹp xoay thủy lực được sử dụng để kẹp phôi, khi cần thiết để giữ cho khu vực kẹp không có dây đai và các bộ phận kẹp để tải và dỡ phôi không bị hạn chế. Do cơ cấu xoay chắc chắn và khả năng giám sát vị trí rất đa dạng, các kẹp xoay này đặc biệt phù hợp với • Hệ thống sản xuất tự động • Kẹp đồ đạc có tải phôi qua hệ thống xử lý • Đường truyền • Hệ thống kiểm tra động cơ, bánh răng và trục • Dây chuyền lắp ráp • Đặc biệt công cụ máy móc

Sự miêu tả

Kẹp xoay thủy lực là một xi lanh loại kéo trong đó một phần của tổng hành trình được sử dụng để xoay piston. Tỷ lệ diện tích thuận lợi (piston / thanh piston) cho phép lực kẹp cao đã ở áp suất dầu tương đối thấp. Do cơ cấu xoay chắc chắn, vị trí góc của tay kẹp vẫn giữ nguyên sau khi va chạm nhẹ với phôi trong quá trình tải hoặc dỡ tải. Ngoài ra một vụ va chạm trong quá trình kẹp là không quan trọng. Khi sử dụng tốc độ dòng chảy cao, tốc độ xoay bị giới hạn bởi các điểm tiết lưu được cài đặt. Cần gạt nước FKM ở cần pit-tông có thể được bảo vệ chống lại phao thô và nóng bằng cần gạt kim loại có sẵn tùy chọn. Các khả năng khác nhau của giám sát vị trí được trình bày ở bên cạnh.
