Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật chất: | Thép carbon | Tối đa Áp lực hoạt động: | 250kg / cm2 |
---|---|---|---|
Kẹp đột quỵ: | 8mm | Đường kính hình trụ: | 16 |
loại hành động: | diễn một mình | Kẹp quân: | 320kgf |
Bảo hành: | 1 năm (thay đổi mới miễn phí) | ||
Điểm nổi bật: | pneumatic work support,portable work support |

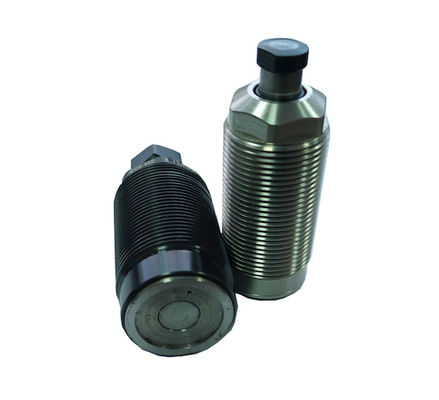

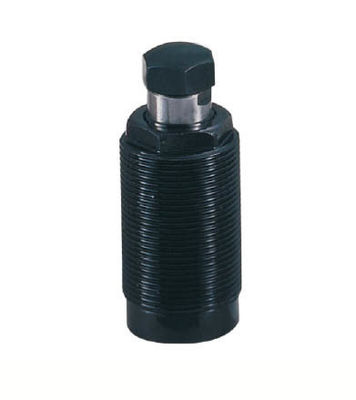

Cao áp thủy lực công việc hỗ trợ chống ăn mòn xi lanh bề mặt Threaded xi lanh cho đơn giản gắn kết
Tính năng, đặc điểm:
1. Loại A: Hỗ trợ kẹp bên dưới. Ở vị trí ban đầu, đầu hỗ trợ nằm ở đầu trên cùng dưới tác động của lò xo bên trong. Khi làm việc, phôi được ép xuống bằng trọng lực của phôi để làm cho đầu đỡ đỡ đồng bộ xuống dưới. Khi phôi được đặt an toàn, đầu hỗ trợ dừng lại. Sau khi áp suất không khí được áp dụng, trụ đỡ được khóa để cung cấp hỗ trợ cho phôi gia công và ngừng chạy.
2. Loại B: Hỗ trợ kẹp lên trên. Ở vị trí ban đầu, đầu hỗ trợ nằm ở đầu dưới cùng. Sau khi phôi được đặt, xi lanh hỗ trợ được điều áp để mở rộng đầu đỡ. Khi phôi được chạm vào bởi đầu đỡ, đầu hỗ trợ dừng ngay lập tức và trụ đỡ hỗ trợ được điều chỉnh để khóa. Sau đó, đầu hỗ trợ cung cấp hỗ trợ và dừng ở vị trí hiện tại.
Chú ý:
1. lực hỗ trợ nên phù hợp với sự hỗ trợ của swing kẹp nếu công việc hỗ trợ làm việc với swing kẹp togeher. Hỗ trợ lực lượng là ít nhất 150% của lực kẹp của một swing kẹp đơn.
2. không vượt quá tốc độ dòng chảy tối đa để tránh khóa sớm.
3. đặt xi lanh hỗ trợ ở vị trí giữa
4.Cài đặt vuông góc với bề mặt làm việc càng tốt, và không nghiêng hơn 10 °.
Mã đặt hàng:
RSP-16-A
1 2 3
Bảng thông số kỹ thuật
Kiểu | RSP-16A | RSP-16B |
Phạm vi báo chí hoạt động (KGF / CM2) | 100-250 | |
Kẹp đột quỵ (MM) | số 8 | |
Đường kính hình trụ (MM) | 16 | |
lực hỗ trợ (kgf) / lực tác dụng (kgf / cm2) | 320/200 | |
Loại hành động | Diễn một mình |

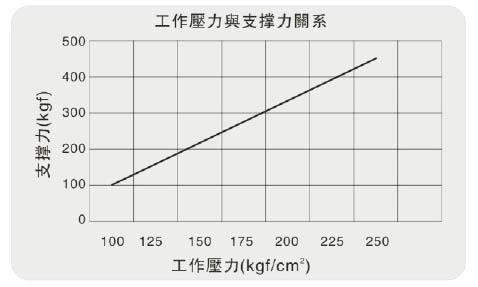

Biểu đồ lực lượng hoạt động và lực lượng hỗ trợ
Lực lượng hoạt động

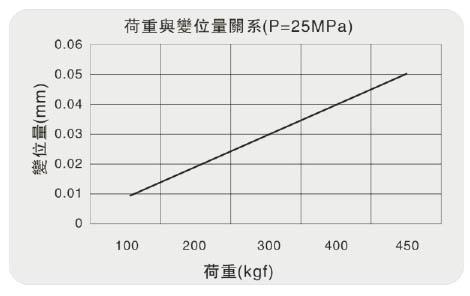

Biểu đồ tải trọng và sửa đổi phụ lục
Tải trọng
